导语
城市地下管道综合走廊也称“共同沟”、“共同管道”，是在城市地下建造一个集约化的隧道空间，将电力、通讯，燃气、供热、给排水等两种以上市政管线集中敷设在该隧道内，并设有专门的检修口、吊装口和监测系统，实施统一规划、设计、施工和维护。具有综合性、长效性、可维护性、高科技性、抗震防灾性、环保性、低成本性、投资多元性和营运可靠性等特点
综合管廊建设是一个系统性工程，不仅要设计合理的管舱，使得天然气管道、热力管道、给水管道、再生水管道、雨水管道、电力电缆、通信电缆、广播电视等城市管道入廊，还要涵盖消防、供电、照明、监控与报警、通风、排水等设施。综合管廊附属设施包括了消防系统、通风系统、供电系统、照明系统、排水系统、标识系统、监控与报警系统。综合管廊监控系统为综合管理系统，可以分为通信系统、综合监控系统、环境监控系统、火灾检测和报警系统、视频监控系统、IP电话系统、入侵检测系统及监控中心计算机系统等。
系统设计
根据综合管廊的实际需求，以管廊的无线覆盖和管廊巡检机器人解决方案来具体介绍
一、管廊的无线覆盖解决方案
根据综合管廊的技术规范要求，综合管廊每200米设计一个防火分区，设置防火墙及防火门，综合管廊又可能分为管道舱、电力舱及燃气舱等。
地下综合管廊通信方案的选择首先需要考虑其业务带宽的需求，即选择建设多大带宽的工业环网，其带宽必须满足现有业务的承载，同时满足后续业务的扩展

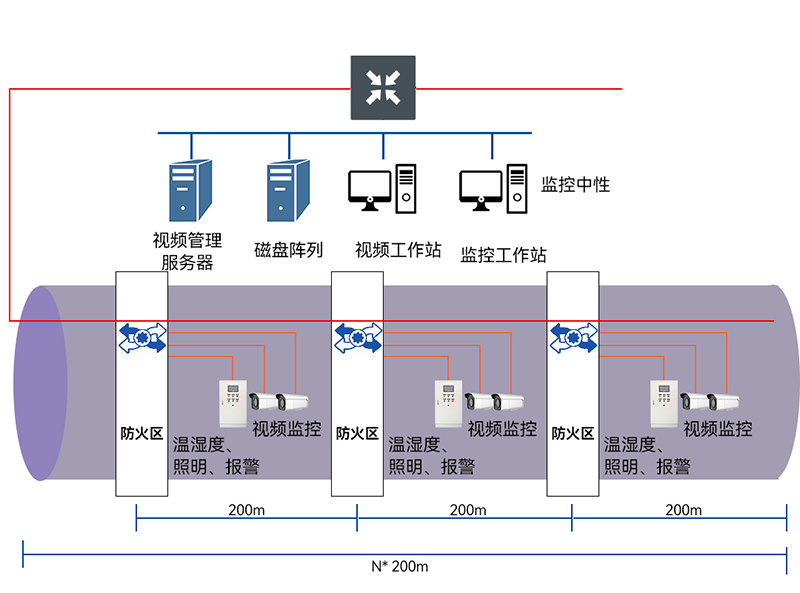

综合管廊视频监控示意图

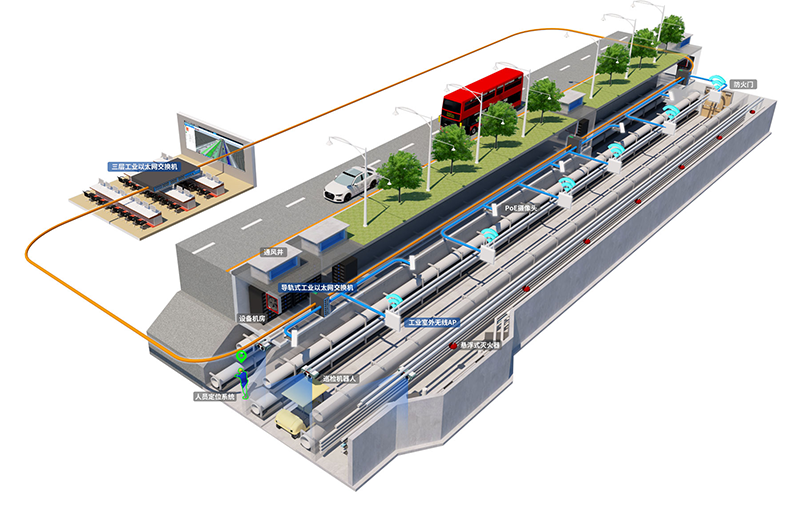

综合管廊各通信子系统网络拓扑示意图
综合管廊各通信子系统网络拓扑示意图
1.设备均为工业级产品，所用交换机均通过国家电网A类认证，IEC61850-3标准。
2.交换机均为宽温宽压，冗余双电源，工作温度可达-40~85℃；无线AP可适应-40℃ ~ 60℃。
3.交换机防护等级均为IP40；无线AP可达IP67。防腐、防尘、防潮。
4.交换机采用光纤冗余环网，组网简单，稳定可靠。
5.私有快速环网技术，故障切换时间小于50ms。
6.完善的网络管理功能，硕天交换机除支持CLI、Telnet、WEB等常见管理方式外，还拥有强大的SNMP管理功能。硕天强大的综合网络管理软件Netview更是对整个网络的健康侦测做到及时、准确而又全面。
7.提供多种无线AP/网桥/客户端供现场选择。
8.提供一整套管廊无线解决方案、无线规划、网络优化，保障无线传输稳定有效。
9.AC+AP组网，支持二层/三层漫游，功率自动调整，AP统一管理，设备在线升级。
10.高安全性，支持WPA/WPA2加密、MAC地址过滤、黑白名单，标准的Radius服务器接口。
11.AP设备支持标准IEEE802.3af/at POE 以太网供电，减少单独供电困扰。
